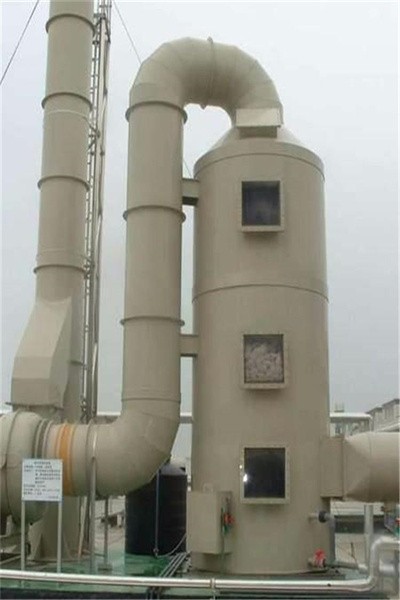

废气净化设备填料塔的附属结构介绍

废气净化设备填料塔的附属结构介绍



废气净化设备填料塔的附属结构包括填料支承板、液体分布器及再分布器、气体进口分布及除雾器等。下面来了解一下填料塔的附属结构介绍。

填料支承板：支承填料的构件称填料支承板。它应满足以下三个基本条件。

(1)支承板上流体通过的自由截面积应为塔截面的50》《以上，且应***于填料的空隙率。自由截面积太小，在操作中会产生拦液现象，增加压降，降低效率，甚至形成液泛。

(2)要有足够强度承受填料的重量，并考虑填料孑L隙中的持液重量，以及可能加于系统的压力波动、机械振动、温度波动等因素。

(3)要有一定的耐腐蚀性能。

液体分布装置：填料塔操作时，从塔***引入的液体应能沿整个塔截面均匀地分布进料填料层。如液体分布不***，必将减少填料的***润湿表面积，影响传质效果。常见的液体分布装置包括：管式喷淋器、莲蓬式喷洒器、盘式喷洒器等。

液体再分布器：液体沿填料层下流时，往往由于塔壁处阻力较小而有逐渐向塔壁处集中的趋势。这样，沿填料向下距离愈远，填料层中心的润湿程度就愈差，形成了所谓“干锥体”的不正常现象，减小了气液两相的***传质面积。因此每隔一定距离必须设置液体再分布装置，使沿塔壁流下的液体再流向填料层中心。

气体分布墨：填料塔的气体进口装置应能防止液体流人进气管，同时还能使气体分布均匀。常见的方法是使进气管伸至塔的中心线位置，管端为45。向下的切口或向下的缺口，使气流转折向上，这种进气管不能达到均匀分布气体的目的，只能用于塔径小于500mm的小塔。对于***塔，管的末端可以制成向下的喇叭形扩***口，或进气管制成多孔盘管式。

排液装置：塔内液体从塔底排出时，一方面要使液体能顺利流出，另一方面应保证塔内气体不会从排液管排出。

气体出口装置：气体的出口装置既要保证气体流动通 ‘畅，又应能除去被夹带的液体雾滴。填料塔常用的除雾装置有以下三种：折板除雾器、填料除雾器 、丝网 除雾器。
