废气净化设备焊接教程之对接热熔焊接方法

废气净化设备焊接教程之对接热熔焊接方法

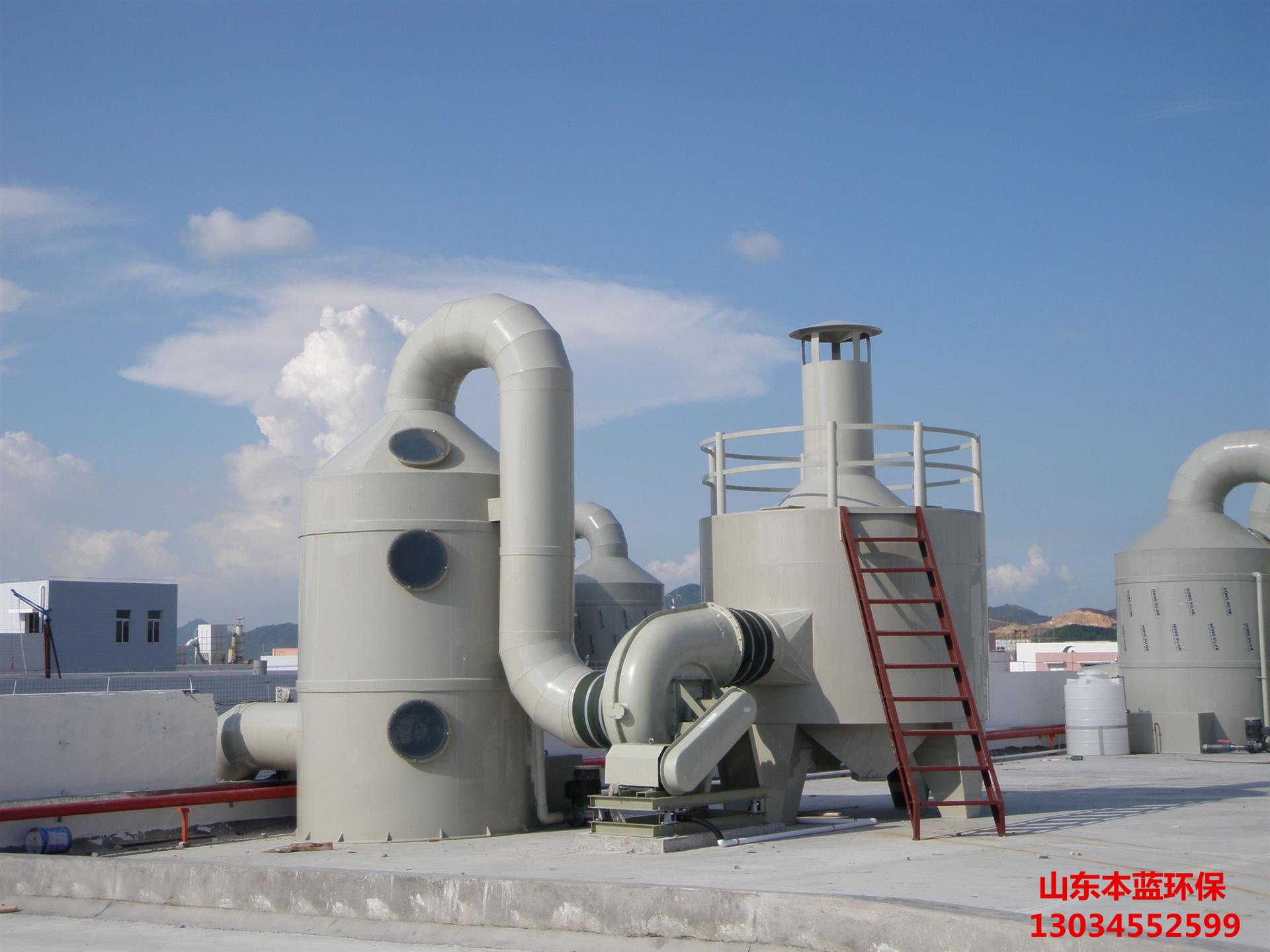

在废气净化设备的制造与安装过程中，焊接工艺至关重要，它直接关系到设备的密封性、强度和耐用性。对接热熔焊接作为一种常用的焊接方法，在废气净化设备的连接中发挥着关键作用。本文将详细介绍废气净化设备对接热熔焊接的方法，包括焊接原理、准备工作、操作步骤以及注意事项等方面。



 一、对接热熔焊接原理

对接热熔焊接是通过加热待焊接的塑料管材或部件的对接端面，使其熔化，然后迅速施加压力，使熔化的端面紧密贴合，在冷却固化后形成牢固的连接接头。这种焊接方法利用了热塑性塑料在加热到一定温度时会软化、熔化的***性，通过分子间的相互扩散和融合来实现连接。其***点是焊接强度高、密封性能***、操作简单、成本低，适用于多种热塑性塑料材料，如聚丙烯（PP）、聚乙烯（PE）等，这些材料常用于废气净化设备的管道系统。



 二、焊接前的准备工作



 （一）材料准备

1. 选择合适的焊接材料：根据废气净化设备的设计要求和使用环境，选择与之匹配的热塑性塑料管材、管件及焊条。确保材料的材质、规格符合设计标准，并且具有******的焊接性能。例如，对于 PP 材质的废气净化设备管道，应选用相同材质的 PP 焊条进行焊接。

2. 检查材料质量：仔细检查管材、管件的表面质量，不得有裂缝、凹陷、气泡等缺陷。如有质量问题，应及时更换，以免影响焊接质量。同时，对焊条也应进行检查，确保其无受潮、变质现象。



 （二）工具准备

1. 热熔焊机：根据焊接管材的规格选择合适的热熔焊机，常见的热熔焊机有手动式和液压式两种。确保热熔焊机的加热板温度调节功能正常，加热板表面平整、干净，无明显划痕和变形。

2. 铣刀：用于对管材和管件的焊接端面进行铣削加工，使其表面粗糙度达到焊接要求。铣刀的刀片应锋利，且与热熔焊机的型号相匹配。

3. 刮刀：在铣削完成后，使用刮刀清除焊接端面上的铣屑和杂质，保证端面清洁。刮刀应采用柔软的材料制成，以免划伤管材表面。

4. 测量工具：准备卷尺、游标卡尺等测量工具，用于***测量管材和管件的尺寸、焊接深度等参数，确保焊接精度符合要求。

5. 防护用品：为操作人员配备防护手套、护目镜等个人防护用品，防止在焊接过程中烫伤、灼伤眼睛等意外事故的发生。



 （三）工作环境准备

1. 场地清理：选择一个宽敞、通风******的工作场地进行焊接作业，清理场地内的杂物、易燃物等，保持场地整洁。避免在潮湿、高温或有腐蚀性气体的环境中进行焊接，以免影响焊接质量。

2. 电源供应：确保热熔焊机有稳定可靠的电源供应，电压波动范围应在热熔焊机的允许范围内。同时，检查电源线是否完***无损，接地是否******，防止发生触电事故。

 三、操作步骤



 （一）管材和管件的切割

1. 根据废气净化设备的安装图纸和实际需求，使用专用的管材切割刀具（如锯条、割刀等）将塑料管材和管件切割成所需的长度。切割时应保证切口平整、垂直于管材轴线，避免出现歪斜、毛刺等缺陷。如果切口不平整，可能会影响后续的焊接质量和密封效果。

2. 对于切割后的管材和管件端部，使用刮刀或砂纸轻轻去除毛刺，使端面光滑。然后用干净的布或纸巾擦拭端面，清除表面的灰尘、油污等杂质，确保端面清洁干燥。



 （二）焊接端面的铣削

1. 将切割***的管材和管件分别固定在热熔焊机的夹具上，调整夹具的位置，使管材和管件的焊接端面对齐并保持一定的间隙（一般为 0.3 - 0.5mm），以便进行铣削操作。

2. 启动热熔焊机，将铣刀缓慢降下，接触管材和管件的焊接端面，开始铣削。铣削过程中，应保持铣刀的转速均匀，进给速度适中，使端面均匀地被铣削一层薄薄的塑料层。铣削深度一般控制在 0.1 - 0.2mm 之间，具体深度可根据管材和管件的壁厚及焊接要求进行调整。铣削的目的是增加焊接端面的粗糙度，提高塑料分子之间的接触面积，从而增强焊接强度。

3. 当铣削完成后，缓慢抬起铣刀，停止热熔焊机。使用刮刀将铣削产生的塑料碎屑和杂质从焊接端面上彻底清除干净，然后用干净的布擦拭端面，使其呈现出金属光泽。此时，焊接端面应具有一定的粗糙度，且表面干净、无油污、无杂质。





 （三）对口插入

1. 在管材和管件的焊接端面铣削完成后，应尽快将管材插入管件中，以防止端面受到二次污染或长时间暴露在空气中导致氧化。插入时，应注意保持管材和管件的同轴度，避免出现偏心现象。可以使用标尺或辅助工具进行定位和校正，确保插入深度符合设计要求。一般来说，插入深度应为管件承口深度减去 1 - 2mm 的余量，以便在加热和熔化过程中有足够的空间进行调整和补偿。

2. 在插入过程中，如果遇到阻力较***，不要强行用力插入，应检查管材和管件的尺寸是否匹配，或者是否存在异物堵塞等情况。如有问题，应及时排除后再进行插入操作。





 （四）加热

1. 将热熔焊机的加热板温度设定到合适的值，不同材质的塑料管材和管件对应的加热温度有所不同。例如，对于 PP 材质，加热温度一般在 260 - 280℃之间；对于 PE 材质，加热温度通常在 200 - 230℃之间。具体的加热温度应根据管材和管件的材质说明书以及现场环境温度等因素进行适当调整。

2. 待热熔焊机加热板温度达到设定值后，将已经插入管件的管材和管件整体放置在加热板上，使焊接端面与加热板充分接触。加热时间应根据管材和管件的壁厚、直径以及环境温度等因素确定，一般按照每毫米壁厚加热 10 - 15 秒的经验数据进行初步计算，然后再根据实际情况进行微调。在加热过程中，应密切观察焊接端面的颜色变化和熔化情况，当端面呈现出均匀的熔融状态且有少量熔融物质从边缘溢出时，表明加热时间已到。





 （五）切换对接

1. 加热时间到达后，迅速将管材和管件从加热板上取下，以***快的速度将管材沿轴向方向插入管件至预定深度，使熔化的端面紧密贴合在一起。在切换对接过程中，操作人员应动作熟练、迅速，尽量减少管材和管件在空气中的暴露时间，防止熔化的端面冷却凝固。同时，要注意保持管材和管件的同轴度和插入深度的准确性，避免出现错位、扭曲等问题。

2. 对接完成后，立即使用预先准备***的压力工具（如压钳、夹具等）对焊接接头施加一定的压力，使焊接接头在冷却过程中紧密结合，消除因冷却收缩而产生的缝隙。压力***小应根据管材和管件的规格以及焊接要求进行合理调整，一般保持在 0.1 - 0.3MPa 之间。压力保持时间一般在 5 - 10 分钟左右，具体时间可根据现场实际情况进行适当延长或缩短。





 （六）冷却

1. 在施加压力的过程中，让焊接接头自然冷却至环境温度。冷却时间应根据管材和管件的壁厚、直径以及环境温度等因素确定，一般按照每毫米壁厚冷却 2 - 3 分钟的经验数据进行初步估算。在冷却过程中，严禁对焊接接头进行任何形式的移动、振动或施加外力，以免影响焊接质量。

2. 待焊接接头完全冷却后，方可松开压力工具，检查焊接接头的质量。主要检查项目包括外观检查、尺寸检查和密封性检查等。外观检查主要查看焊接接头是否有裂缝、气孔、未熔合等缺陷；尺寸检查主要是测量焊接接头的外径、壁厚等参数是否符合设计要求；密封性检查可采用气压试验、水压试验等方法进行，确保焊接接头无泄漏现象。如果发现焊接接头存在质量问题，应及时进行返工处理，直至合格为止。





 四、注意事项



 （一）***事项

1. 操作人员在进行对接热熔焊接作业前，必须接受专业的培训，熟悉热熔焊机的操作方法和***注意事项。未经培训的人员不得擅自操作热熔焊机。

2. 在焊接过程中，操作人员应穿戴***防护手套、护目镜等个人防护用品，防止烫伤、灼伤眼睛等意外事故的发生。***别是在加热和切换对接环节，要格外小心谨慎。

3. 热熔焊机的加热板温度较高，在操作过程中要避免接触加热板表面，以免烫伤皮肤。同时，要注意防止热熔焊机的电源线触碰到加热板或其他高温部位，引发电气***事故。

4. 焊接作业现场应配备灭火器材，以防万一发生火灾事故能够及时扑救。此外，要保持工作场地的通风******，避免塑料熔化产生的有害气体积聚对人体造成伤害。





 （二）焊接质量控制要点

1. 材料选择与处理：确保选用的塑料管材、管件和焊条符合设计要求和质量标准，并且在焊接前对其进行严格的质量检查和预处理。如材料存在质量问题或预处理不当，将直接影响焊接接头的性能和质量。

2. 焊接参数控制：严格控制热熔焊机的加热温度、加热时间、压力等焊接参数，这些参数应根据不同的塑料材质、管材规格以及现场环境条件进行合理调整和***化。参数设置不当会导致焊接不牢、过熔或欠熔等问题，影响焊接质量。

3. 操作过程规范：在焊接过程中，操作人员应严格按照操作步骤进行各项作业，确保每个环节都符合工艺要求。***别是在铣削、加热、切换对接和冷却等关键步骤中，要注意操作的准确性和及时性，避免因操作失误而产生焊接缺陷。

4. 质量检验与验收：焊接完成后，必须对焊接接头进行全面的质量检验和验收，包括外观检查、尺寸检查和密封性检查等项目。只有经过检验合格的焊接接头才能投入使用，对于不合格的焊接接头要及时进行返工处理，直至达到质量标准为止。





总之，废气净化设备废气管道的对接热熔焊接是一项需要严谨操作和精细控制的工艺过程。通过正确选择材料和工具、做***前期准备工作、严格按照操作步骤进行焊接作业，并注重***事项和焊接质量控制要点，可以确保焊接接头的质量可靠，满足废气净化设备的运行要求，为环境保护事业提供有力的支持。
